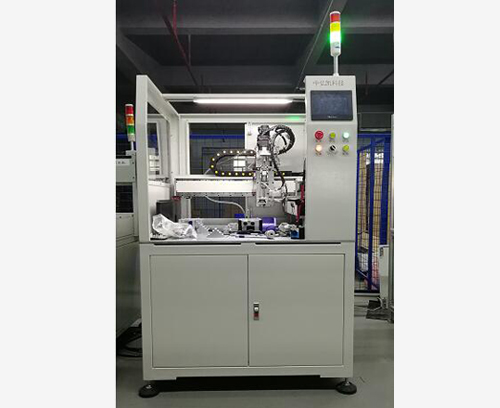

ZHK550LS锁螺丝机

设备优势分析：
1、治具和Z轴能通用现有市面上所有滤波器、双工器，且更换产品包能在10分钟内换完；
2、设备结构稳定可靠，可使用6年以上；
3、采用两点对位方式，对位更准确，同时能校正产品位置；
4、锁附效率高，紧固螺母1.4-1.8 S/颗；
5、可以锁附14mm高的防水槽螺丝；
6、编程快：编400颗螺母只需15分钟，设备可存储99组程序，可随意切换；
7、锁附良率高：锁附良率99.5%（螺丝不良引起的除外）；
8、锁附稳定：不存在工厂气压不稳定而造成设备无法使用的情况出现。
9、程序存储量大：能存储99组程序。
10、锁附两种螺钉可以设置两种锁附高度，方便稳定锁附。
设备结构
1.采用横梁式机身结构，工作台面采用优质精钢并镀硬铬处理，确保设备的高钢性、高精度特性；
2.采用松下伺服电机驱动丝杆导轨实现X方向、Y方向的运动；
3.锁付机构在气缸的驱动下降，伺服电机锁紧螺丝，效率快结构稳定；
4.供螺丝机用于螺丝的输送,由料盒、上料机构、直振轨道、分料器、吹送料机构组成；
5.锁紧机构是设备具有的独立锁紧模块，由伺服电机、传动机构、夹嘴等组成；
6.治具用于零件的夹持，采用通用气缸夹紧，通用性强，可适通用现有滤波器，双工器所有产品；
7.采取PLC控制方式，程序编制采用PC程序自动读取Excel螺母位置数据；
8.配置人机界面，用于操作、编程，进行不同产品的切换，可实现手动和自动运转；
9.设备工作时噪音小于75dB。
技术参数
1. 外形尺寸 (长 * 宽 * 高)：≤1000*1000*1500(mm)。
2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。
3. 重复定位精度：±0.1mm。
4. 工作电压：220V/50Hz。
5. 工作气压： 0.5-0.7Mpa。
6. 机器效率约1.4-1.6秒/颗（视螺钉长短）
7. 设备具有浮锁、滑牙等检测和报警功能。
8.  设备重量：200kg。

配置表

序号	部件	品牌	备注
1	伺服电机	松下/三菱	日本
2	丝杆导轨	上银	台湾
3	安全光栅	松下	日本
4	PLC	三菱	日本
5	气动原件	亚德克	台湾
6	电气配件	三菱等知明品牌
7	供料机	中弘凯	自主研发
