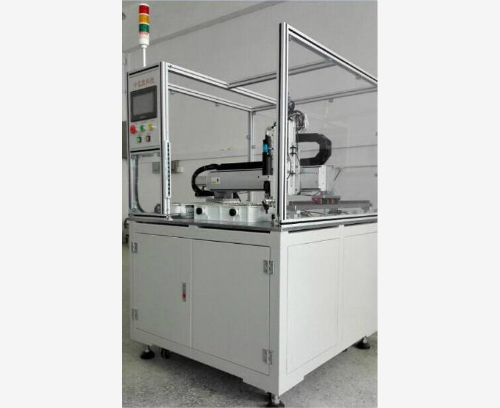

ZHK550锁 螺 母 机

设备优势分析：
1、治具和Z轴能通用现有市面上所有滤波器、双工器，且更换产品包能在10分钟内换完；
2、设备结构稳定可靠，可使用6年以上；
3、锁附效率高，紧固现有M4螺母0.7-0.8S/颗；
4、编程快：编400颗螺钉只需15分钟，设备可存储100组程序，可随意切换；
5、紧固率高：锁附良率99.9%（螺母不良引起的除外）；
设备结构
1.采用横梁式机身结构，工作台面采用优质精钢并镀硬铬处理，确保设备的高钢性、高精度特性；
2.采用吹螺丝机构将螺丝送至待锁付螺丝位置；
3.采用松下伺服电机驱动上银丝杆导轨实现X方向、Y方向的运动；
4.锁付机构在气缸的驱动下降，螺丝批锁紧螺丝，效率快结构稳定；
5.供螺丝机用于螺丝的输送,由料盒、上料机构、直振轨道、分料器、吹送料机构组成；
6.锁紧机构是设备具有的独立锁紧模块，由电/风批、传动机构、夹嘴等组成；
7.治具用于零件的夹持，采用通用气缸夹紧，通用性强，可适通用现有滤波器，双工器所有产品；
8.采取PLC控制方式，程序编制采用PC程序自动读取Excel螺丝孔位置数据；
9.配置人机界面，用于操作、编程，进行不同产品的切换，可实现手动和自动运转；
10.配置电批力矩校验接口机构，便于进行力矩校验；
11.设置护罩，光栅安全保护装置；
12.设备工作时噪音小于75dB。
技术参数
1. 外形尺寸 (长 * 宽 * 高)：≤1000*1000*1500(mm)。
2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。
3. 重复定位精度：±0.1mm。
4. 工作电压：220V/50Hz。
5. 工作气压： 0.5-0.7Mpa。
6. 采用奇力速电批稳定可靠，。
7. 机器效率约0.7-0.8秒/颗
8. 设备重量：400kg。
