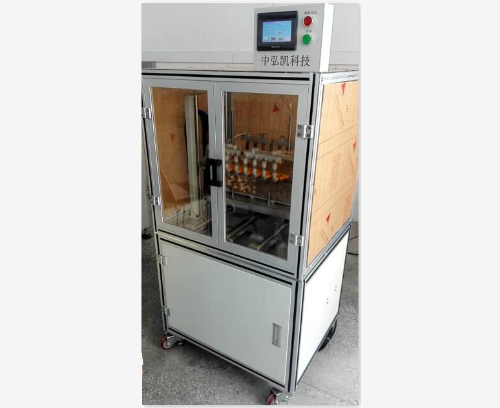

ZHKQJ 清洁机

设备优势分析：

1、治具和吹气范围能通用现有市面上所有滤波器、双工器，且更换产品能在5分钟内换完；

2、设备结构稳定可靠，可使用6年以上；

3、能全面清洁，能清洁整个腔体两面，专业气嘴吹气量大，每个气嘴吹出气风力和现场使用气差不多大；

4、清洁产品范围大：可清洁500X450X100（长X宽X高）产品，清洁范围、清洁高度可以设定，也可单独对焊点位置吹气清洁；

设备工作说明

人工往治具上放置产品，气缸带动产品向里面移动，到位后电机带动气嘴上下移动，达到清洁腔体效果，

设备结构

1.采用铝型材和铁板机身，结构稳定，外型美观；

2.电机驱动同步带实现吹气Z轴的上下移动；

3.气缸带动产品前后移动；

4.专门的气路设计，可实现依次吹气，也可在触摸屏上设备吹气次数和吹气范围；

5.治具用于零件的夹持，采用通用气缸夹紧，通用性强，可适通用现有滤波器，双工器所有产品；

7.配置人机界面，用于操作、编程，进行不同产品的切换，可实现手动和自动运转；

8.设置护罩，光栅安全保护装置；

9.设备工作时噪音小于75dB。

技术参数

1. 外形尺寸 (长 * 宽 * 高)：≤850*650*1500(mm)。

2.  Z工作行程：550*450(mm)，Z工作行程：100(mm)。

3. 工作电压：220V/50Hz。

4. 工作气压： 0.5-0.7Mpa。

5. 设备重量：200kg。

配置表

序号	部件	品牌	备注
1	电机	杰美康	深圳
2	抽风机	鸿冠	深圳
3	PLC	三菱	日本
4	气动原件	亚德克	台湾
5	吹风嘴	博扬	东莞
6	电气配件	三菱等知明品牌
